12um 640x512 Đầu ra USB Mô -đun nhiệt kích thước nhỏ gọn
|
Số mô hình |
SG - HTM06U2 - T9 |
SG - HTM06U2 - T15 |
SG - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
Mô -đun nhiệt |
||||
|
Cảm biến hình ảnh |
Vox mảng mặt phẳng tiêu cự không được che |
|||
|
Tối đa. Nghị quyết |
640 × 512 |
|||
|
Tốc độ khung hình |
Điều chỉnh, 6Hz đến 30Hz |
|||
|
Khoảng thời gian pixel |
12μm |
|||
|
Đáp ứng băng sóng |
8μm đến 14μm |
|||
|
Netd |
≤ 40MK (@ 25 ° C), F# = 1.0 |
|||
|
Ống kính (tiêu cự) |
9.1mm |
15mm |
19mm |
25 mm |
|
Số f |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
Ifov |
1,3Mrad |
0,8Mrad |
0,6Mrad |
0,48mrad |
|
Trường nhìn (H × V) |
48,3 ° × 38,6 ° |
29,3 ° × 23,4 ° |
22,8 ° × 18,4 ° |
17,46 ° × 14,01 ° |
|
Tối thiểu. Khoảng cách tập trung |
2m |
5m |
7m |
8m |
|
Đo nhiệt độ |
||||
|
Phạm vi nhiệt độ |
- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C. |
|||
|
Độ chính xác nhiệt độ |
Tối đa (± 2 ° C, ± 2%) ở nhiệt độ môi trường 25 ° C và nhiệt độ đối tượng trên 0 ° C |
|||
|
Khoảng cách nhiệt độ (dựa trên 0,65 × 0,65m) |
10m (xa nhất) |
15m (xa nhất) |
20m (xa nhất) |
25m (xa nhất) |
|
Quy tắc nhiệt kế |
3 Các loại quy tắc đo nhiệt độ, 21 quy tắc (10 điểm, 10 vùng và 1 dòng) |
|||
|
Đầu ra dữ liệu |
Dữ liệu nhiệt độ 16 bit |
|||
|
Hiển thị hình ảnh |
||||
|
Điều chỉnh tương phản |
Đúng |
|||
|
Điều chỉnh độ sáng |
Đúng |
|||
|
Bảng màu |
15 bảng màu có thể điều chỉnh màu, màu trắng mặc định |
|||
|
Chế độ FFC (hiệu chỉnh trường phẳng) |
Tự động, Hướng dẫn, Sửa lỗi bên ngoài |
|||
|
DDE |
Đúng |
|||
|
Tổng quan |
||||
|
Giao diện phần cứng |
USB2.0 fpc |
|||
|
Quyền lực |
DC 5V ± 5% |
|||
|
Tiêu thụ năng lượng |
≤0,55W |
≤0,55W |
≤0,55W |
≤0,65W |
|
Rung & sốc |
Rung: Rung hình sin, 20 m/s ², 3 - Trục Sốc: Half Sin Wave, 30 g/11 ms, 3 - Trục 6 - Cách |
|||
|

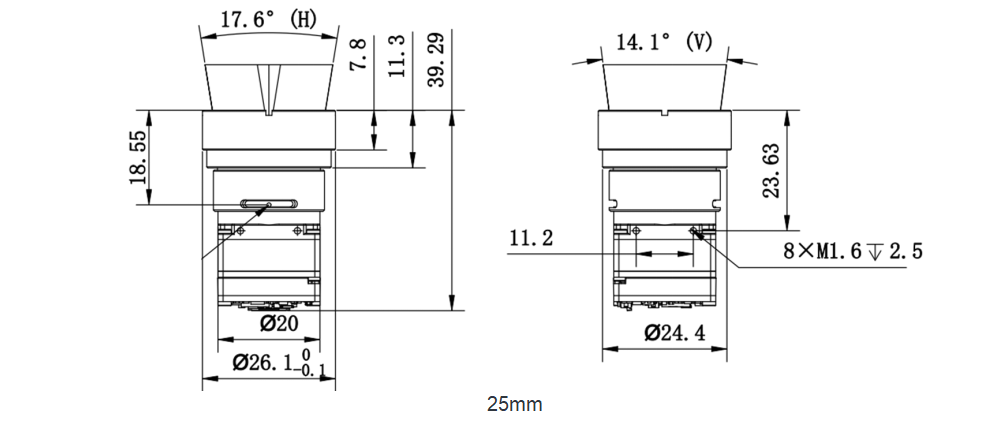

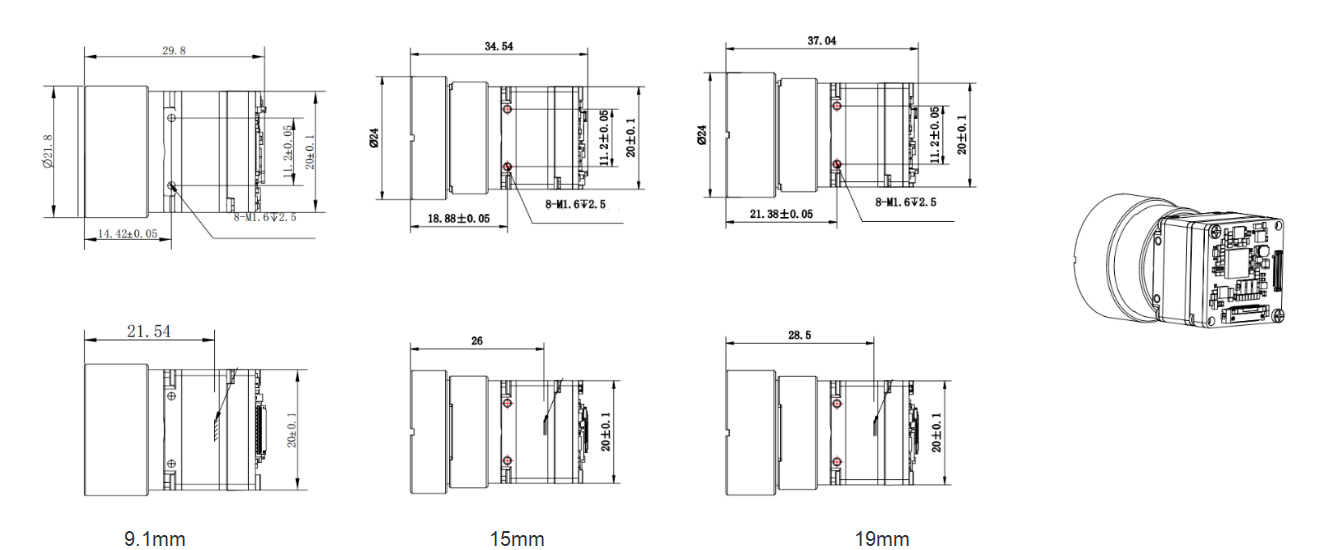

Kích thước (mm) |
29,8*20*20 mm |
34,54*20*20 mm |
37,04*20*20 mm |
39,29*20*20 mm |
|
Cân nặng |
≤22g |
≤28g |
≤32g |
≤33g |
|
Nhiệt độ làm việc |
- 40 ° C ~ 70 ° C. |
|||
